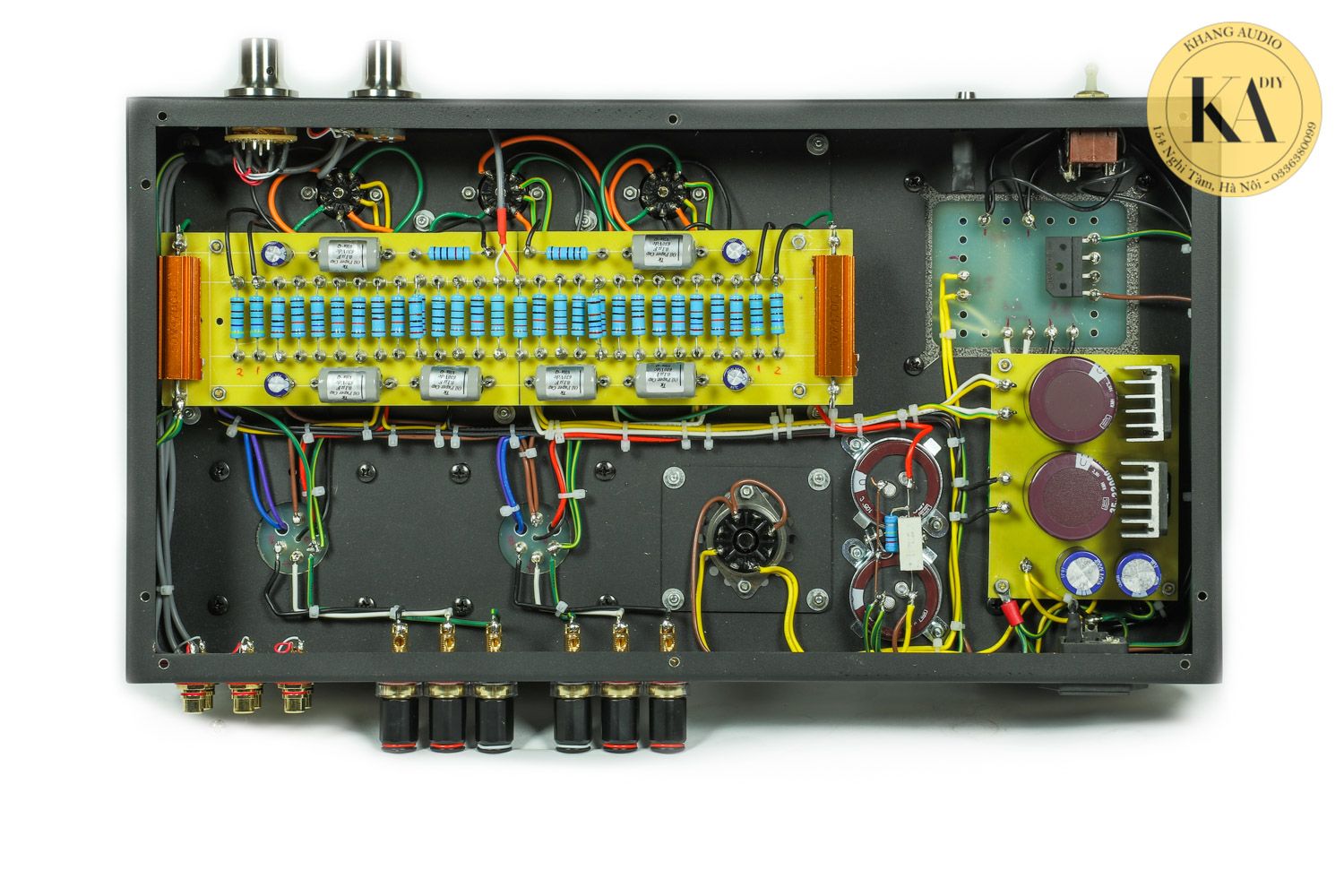

Mạch cầu vỉ trong amply đèn là cách bố trí linh kiện trên một tấm đỡ cách điện có các điểm hàn cố định. Điện trở, tụ điện và dây nối được gắn vào những điểm này, tạo thành các cụm mạch dễ quan sát. Trong ảnh chế tác của Khang Audio, có thể thấy rõ các hàng điểm hàn, phần linh kiện và đường dây nối tới chân đèn.
Giá trị thực tế của cách làm này nằm ở việc tổ chức mạch: linh kiện được đỡ chắc, các khối dễ nhận diện và người kỹ thuật thuận tiện hơn khi kiểm tra, bảo trì.

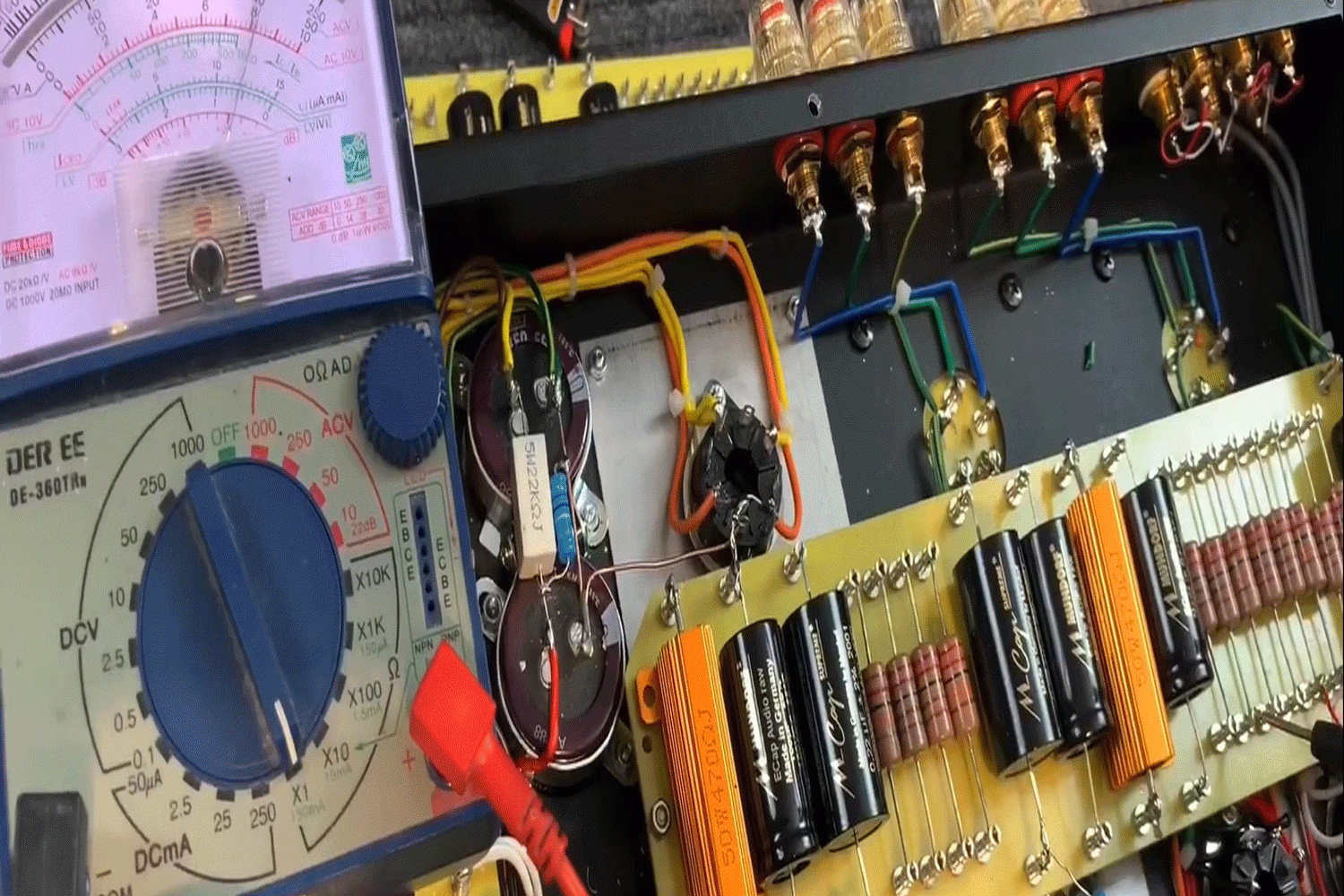

Nhận diện mạch cầu vỉ qua ảnh thực tế

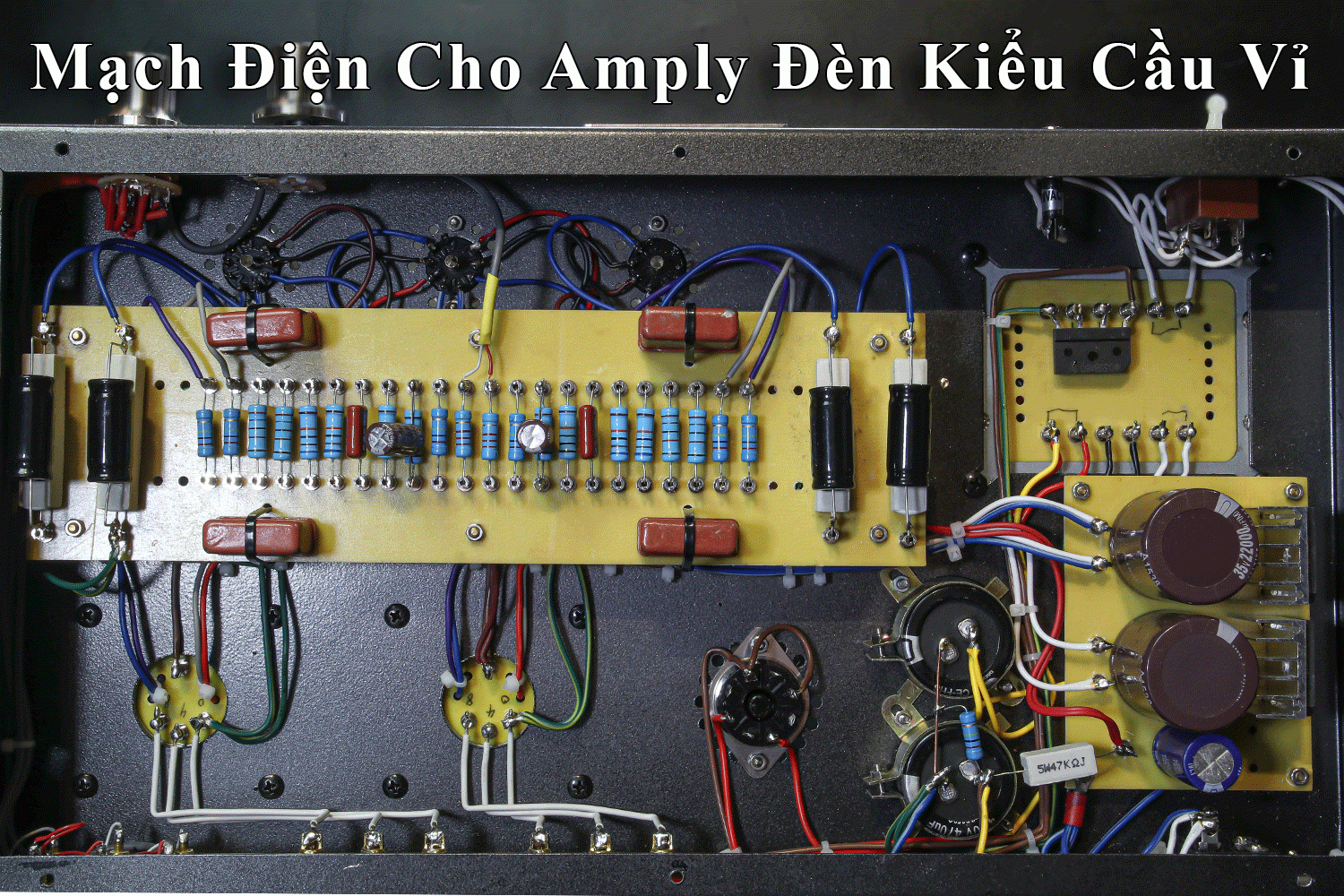

Trong cách gọi của bài viết này, “cầu vỉ” là tấm đỡ có các cọc hoặc điểm hàn để lắp linh kiện và nối dây. Nó thuộc nhóm phương pháp lắp ráp thủ công, thường kết hợp với dây nối trực tiếp đến đế đèn và các đầu nối trên vỏ máy. Cầu vỉ mô tả cách thi công; sơ đồ nguyên lý mới cho biết mạch điện thực hiện chức năng gì.

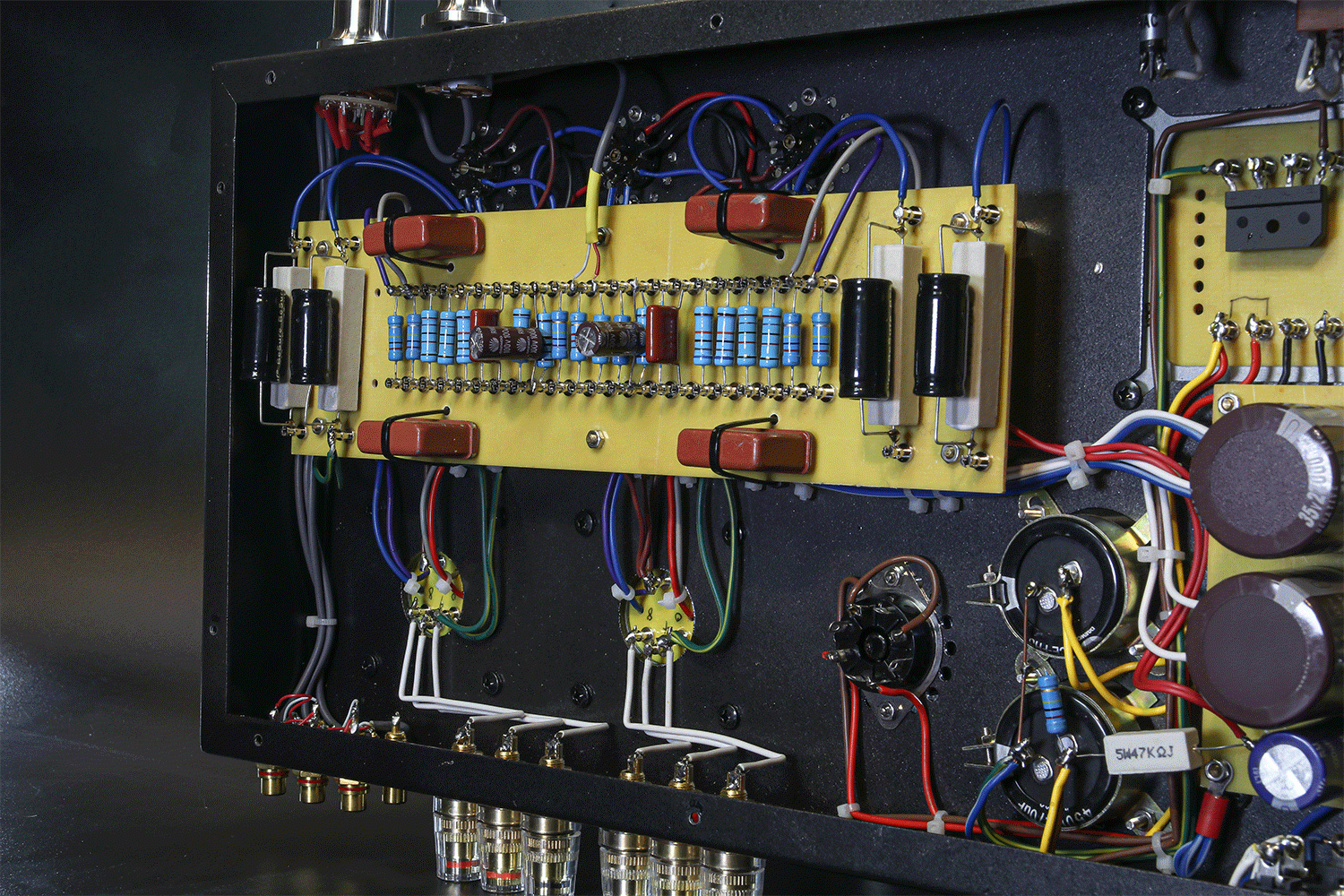

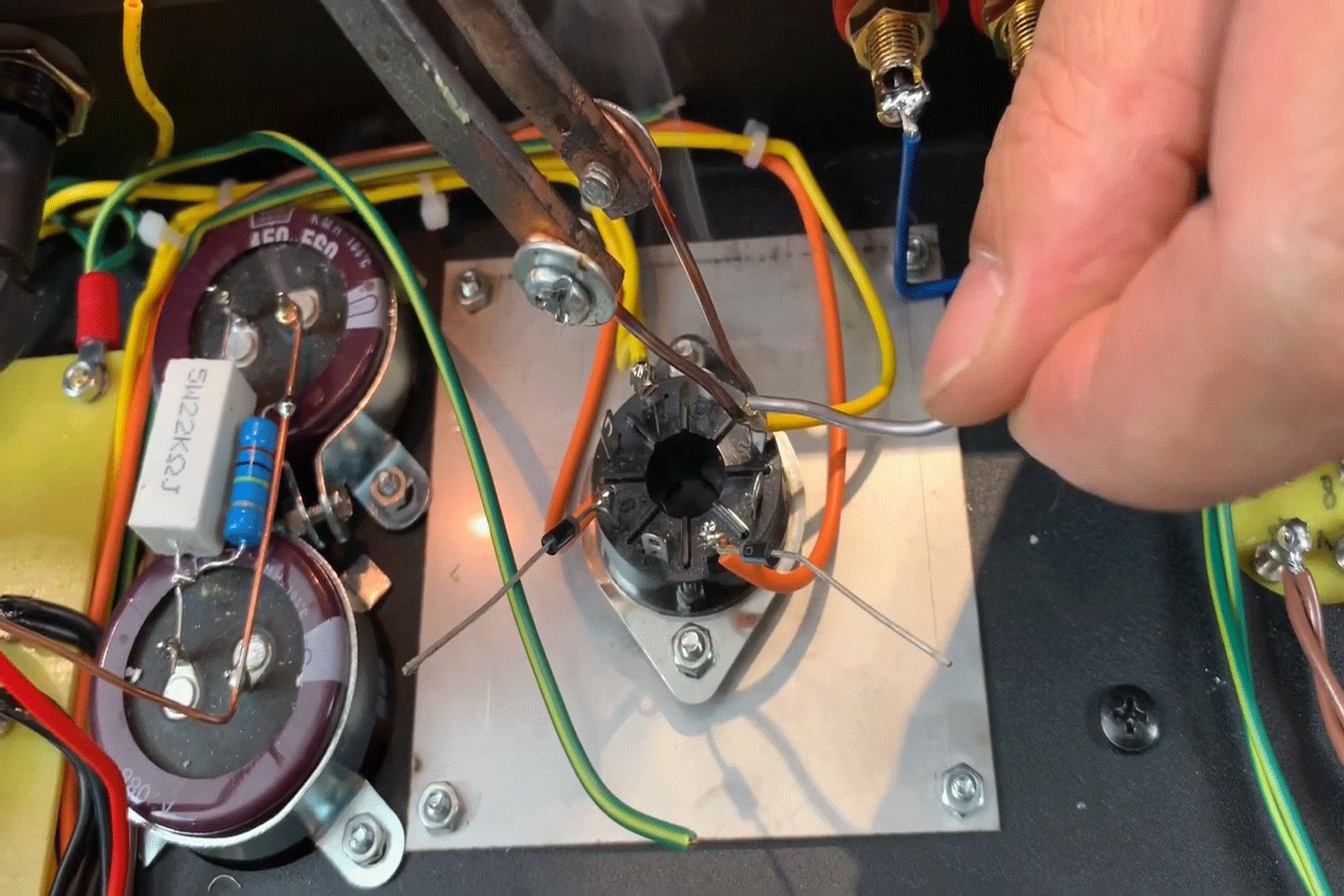

Ảnh chế tác Khang Audio: linh kiện được bố trí trên tấm đỡ, các dây nối đi tới đế đèn và những phần mạch khác.
1. Bố trí linh kiện rõ ràng và có điểm đỡ
Các điểm hàn cố định giúp người thi công sắp xếp vị trí điện trở, tụ và dây nối theo bản bố trí đã chọn. Khi làm tốt, linh kiện có điểm đỡ cơ khí, đường nối dễ theo dõi và việc đối chiếu với sơ đồ thuận tiện hơn.

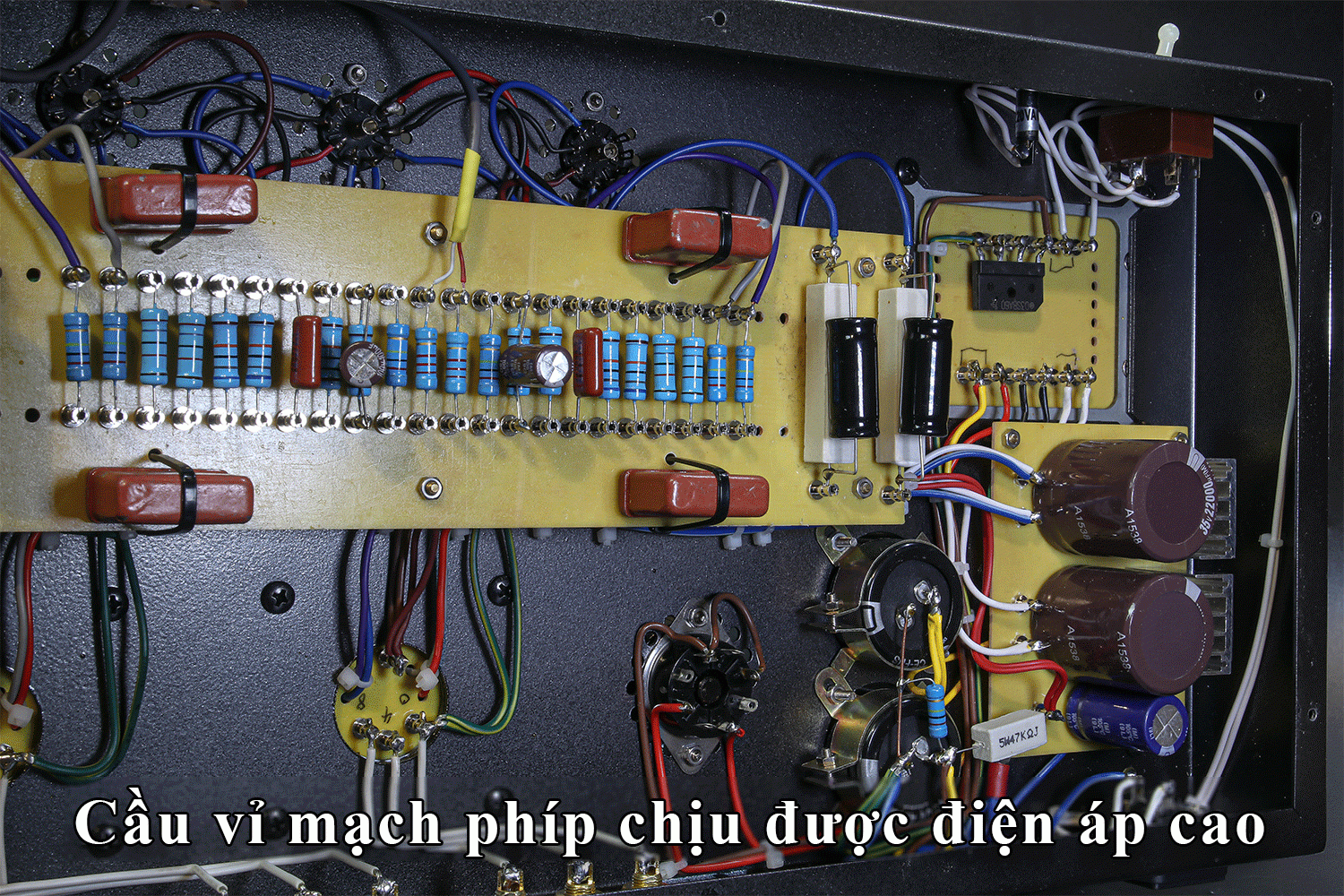

Đối với amply đèn, phần cách điện phải được thiết kế theo điện áp làm việc: vật liệu tấm đỡ, khoảng cách giữa các điểm dẫn điện, khoảng cách tới vỏ máy và khả năng chịu nhiệt đều cần được kiểm tra. Độ dày tấm phíp chỉ là một yếu tố, không thay cho thông số vật liệu và thiết kế khoảng cách cách điện.
2. Phân chia các khối mạch để dễ kiểm soát

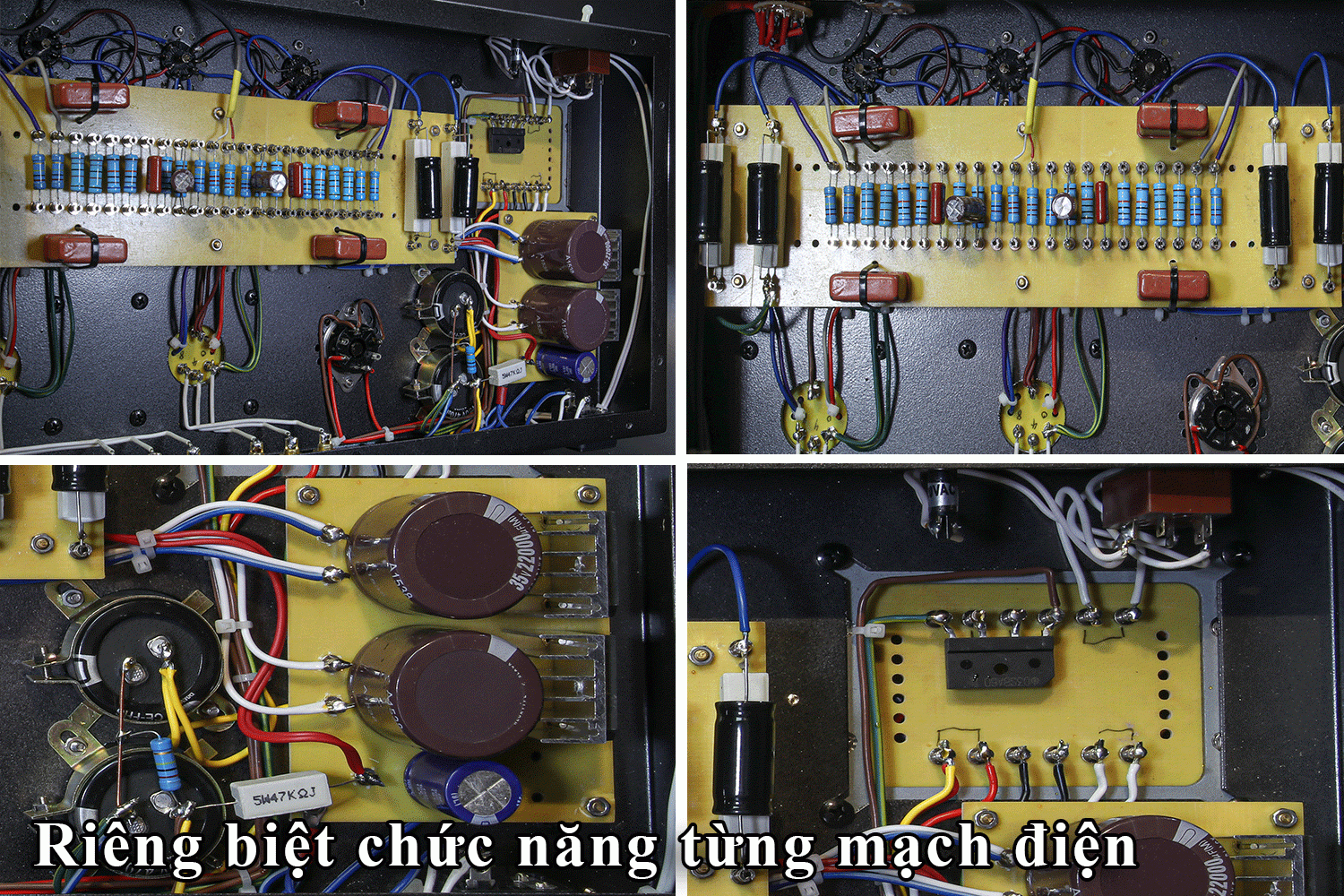

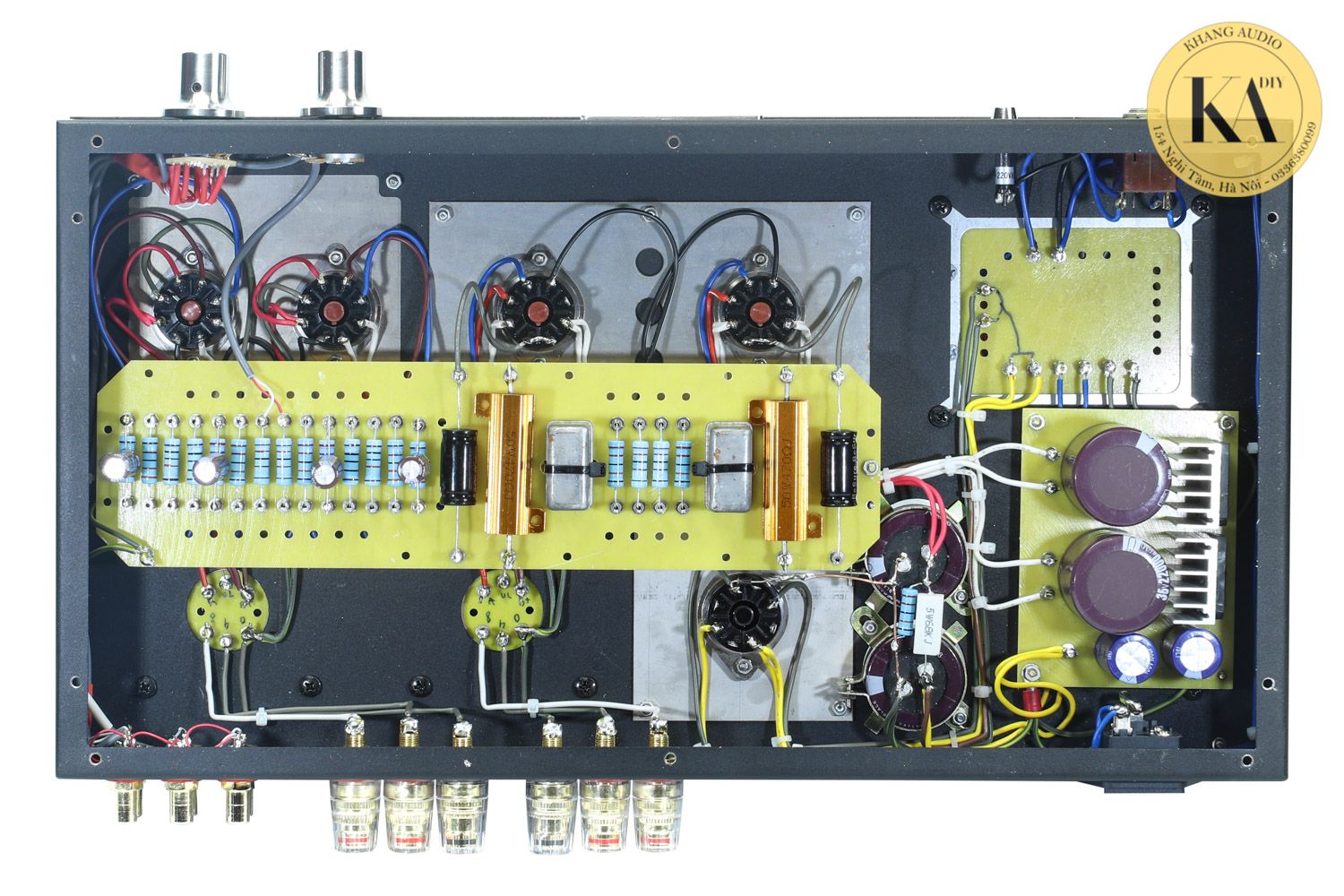

Mạch có thể được tổ chức thành từng cụm theo chức năng, chẳng hạn phần nguồn và các tầng khuếch đại. Ảnh dưới cho thấy một tấm linh kiện dài cùng những tấm nhỏ bố trí riêng ở bên cạnh. Cách tổ chức này giúp kỹ thuật viên xác định khu vực cần kiểm tra mà không phải lần theo toàn bộ máy ngay từ đầu.

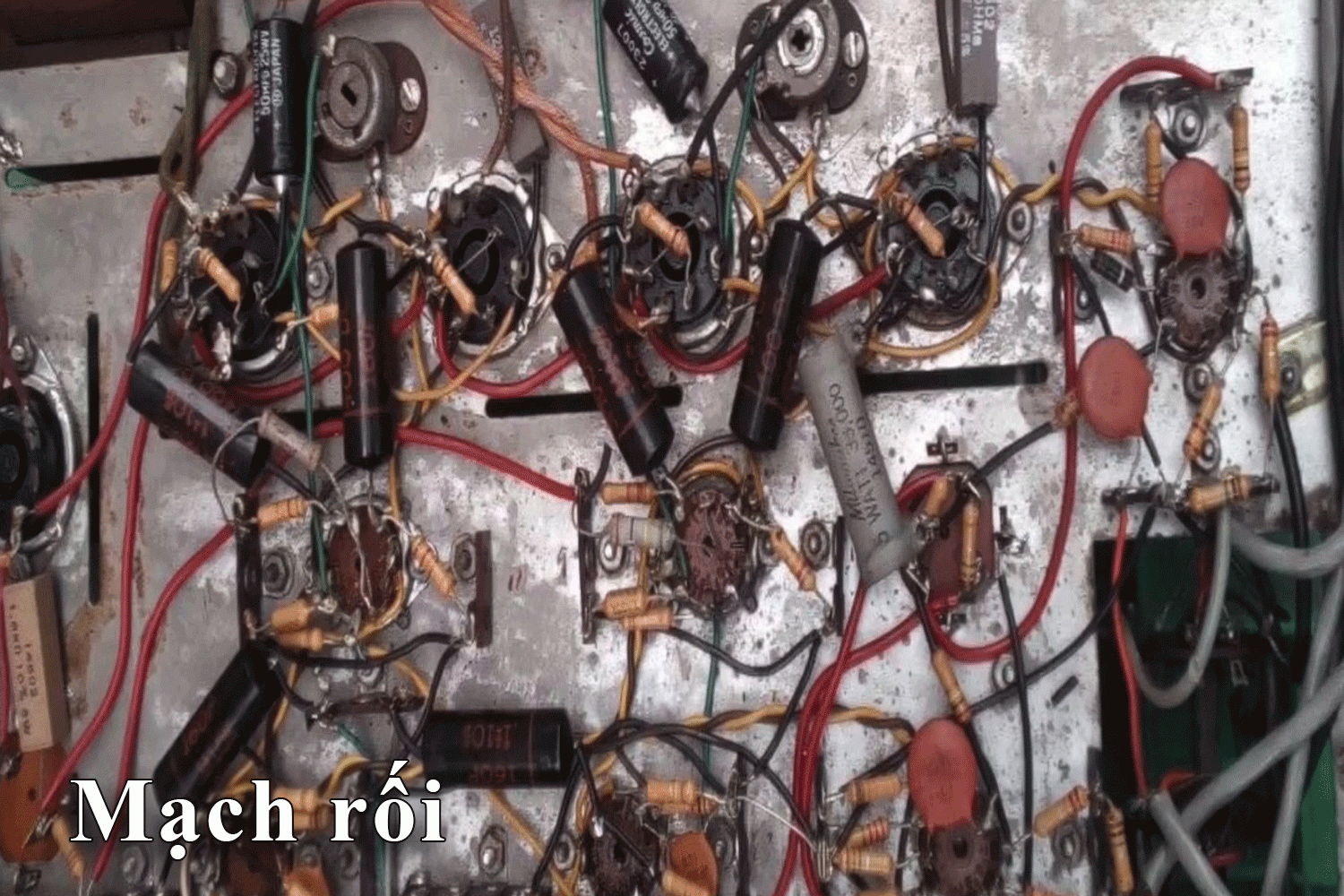

Phân chia thành khối cần đi cùng thiết kế đường tín hiệu, đường nguồn và đường hồi dòng hợp lý. Bố trí mass có ảnh hưởng tới nhiễu ù; vì vậy, sự gọn gàng nên phục vụ đường đi của mạch điện, thay vì chỉ nhằm tạo một hình thức đối xứng đẹp mắt.
3. Thuận tiện khi kiểm tra và bảo trì

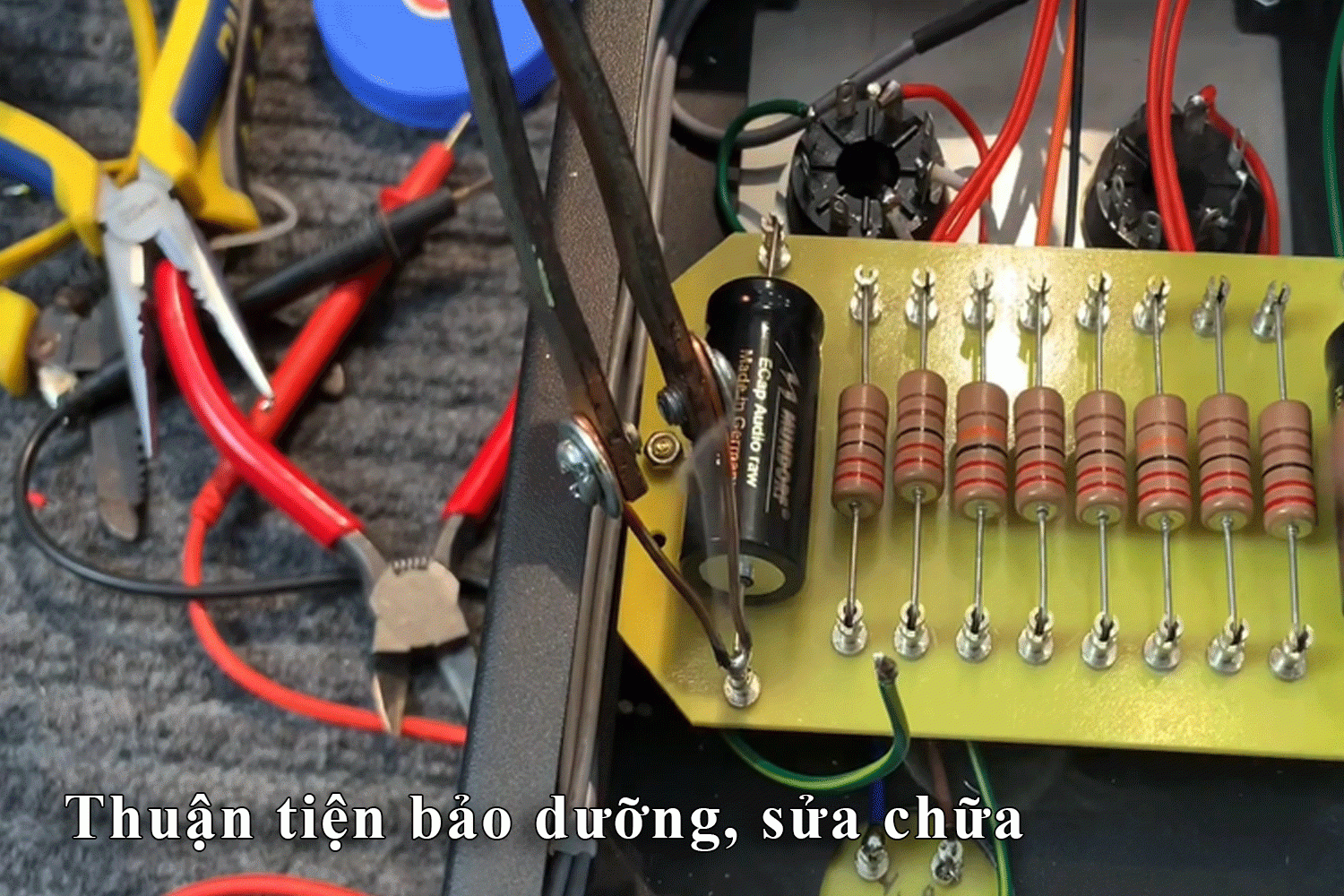

Khi các đầu linh kiện và điểm nối dễ tiếp cận, kỹ thuật viên có thể quan sát mối hàn, đối chiếu trị số và khoanh vùng linh kiện cần thay. Nếu ngay từ lúc chế tạo đã chừa không gian thao tác và ghi lại sơ đồ, việc bảo trì về sau cũng thuận lợi hơn.
Lợi ích này phụ thuộc cách thi công: vị trí linh kiện, độ chắc của điểm hàn và khả năng tiếp cận sau khi lắp vào vỏ máy. Một thiết kế có tổ chức rõ ràng sẽ hữu ích trong suốt quá trình sử dụng, đặc biệt khi máy cần kiểm tra sau nhiều năm vận hành.
Người mua nên quan tâm điều gì?
Để đánh giá một amply đèn, hãy xem cả cấu hình mạch, chất lượng gia công và kết quả vận hành của máy hoàn chỉnh. Các câu hỏi thiết thực gồm:
- Máy đã được kiểm tra tiếng ù, nhiễu và hoạt động dưới tải như thế nào?
- Có sơ đồ hoặc thông tin cấu hình để phục vụ bảo trì không?
- Các linh kiện tỏa nhiệt và đường dây được bố trí ra sao?
- Đơn vị chế tạo hỗ trợ kiểm tra, sửa chữa máy về sau như thế nào?

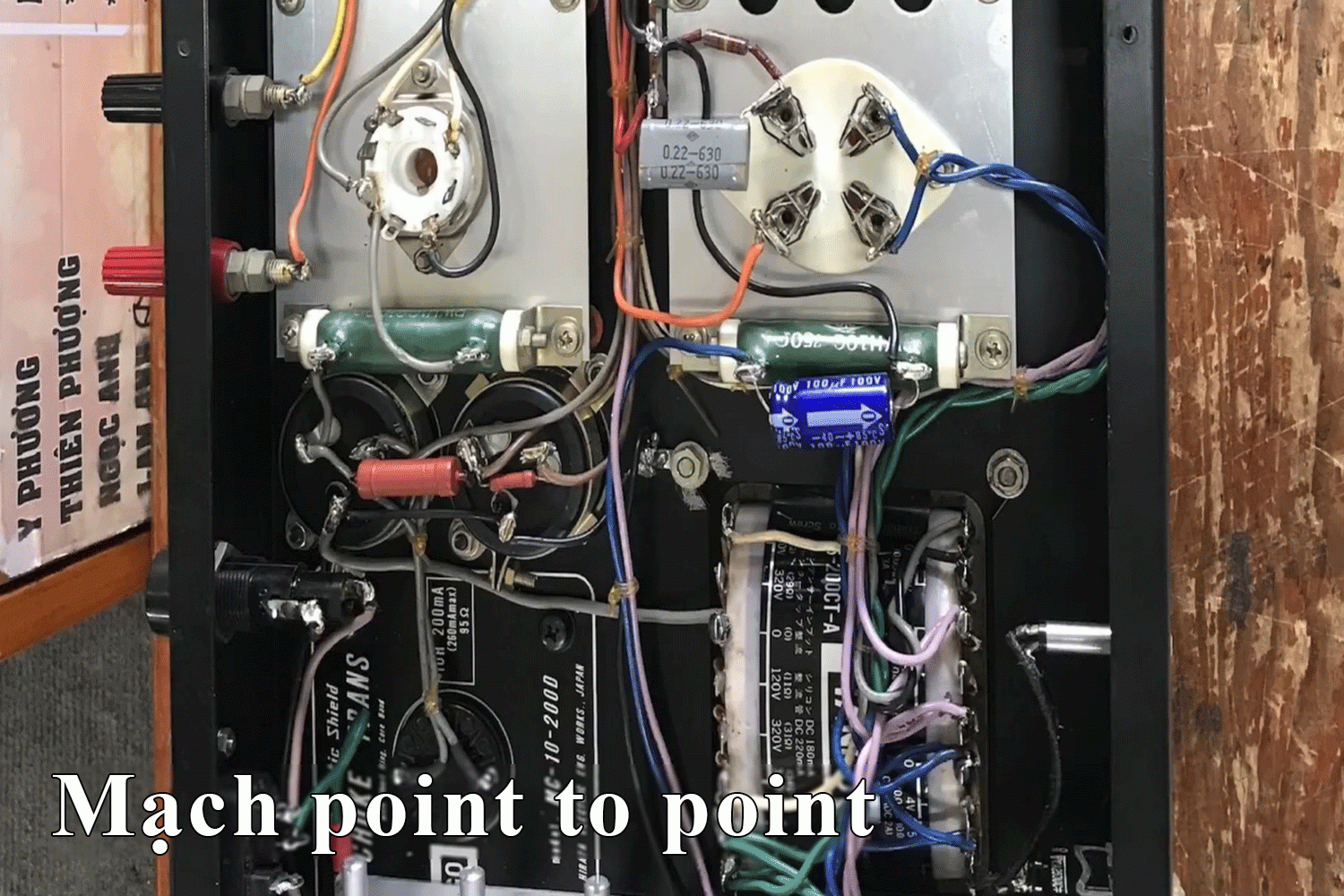

Cầu vỉ, mạch in hay nối dây trực tiếp đều cần một thiết kế và cách thi công phù hợp. Khi chọn máy, kết quả nghe thử với bộ loa và điều kiện sử dụng của bạn vẫn là phần cần đánh giá cùng các thông tin kỹ thuật.
Lưu ý khi xem mạch bên trong: amply đèn có điện áp cao và tụ nguồn có thể còn tích điện sau khi rút điện. Việc mở máy, đo kiểm hoặc thay linh kiện nên do người có chuyên môn thực hiện.
